本文闡述了影響真絲雙縐防縮、免燙的幾個重要因素，介紹了織物伸長率與縮水率的關系，和ATR快速檢測交聯(lián)情況的質量監(jiān)測方法。提出了二浴法工藝可使織物在防縮免燙、
   手感風格、縐效應等方面得到良好平衡的結論。
   一、前言
   真絲綢手感柔軟、滑爽、穿著舒適的特點是人所周知的，但它的缺點是洗后皺縮嚴重。多年來，為能使真絲綢在保持原有風格的條件下，兼有防縮免燙特性，國內外做了不少研究。
   采用環(huán)氧化合物處理真絲綢使其具有防縮免燙(洗可穿)性能，是五十年代末開始的。有人[1]從氨基甲醛樹脂整理的失敗教訓中，改用環(huán)氧化合物作交鏈劑，曾分別采用兩種工藝方法:(1)烘干法，(2)汽蒸法，使環(huán)氧化合物[2]與真絲綢在NaOH的催化反應下，首先得到了較高的濕回能(整理后261°，半制品181°)，但洗可穿級別不是太理想(整理后3-4級，未整埋的1-2級)。并且由于采用了NaOH作催化劑，質量不易控制，有脆損變黃的缺陷。另外，洗可穿級別也未能達到理想的要求。
   七十年代，田中芳雄等人[3]，繼續(xù)用環(huán)氧化合物對真絲綢的處理做了比較系統(tǒng)的研究，有了許多發(fā)現(xiàn)[4]，他們采用膨化劑處理織物后，使浸潰于環(huán)氧化合物溶劑中進行處理，濕彈性有了較大提高。據(jù)1986年報導，他們己進入工業(yè)化階段。
   國內于七十年代末，相繼用環(huán)氧化合物對真絲雙縐、柞絲綢等織物進行了整理研究，并取得了一定效果。
   浙江地區(qū)采用丙三醇縮水甘油醚(302)處理真絲雙縐，可使織物的干、濕回能提高到280°以上[5]，其整理后的織物稱之為“防縮抗皺”產(chǎn)品。丹東地區(qū)采用環(huán)氧化合物(3001)[6]，作柞絲綢整理，可賦予織物良好的防縮性能[7]。中科院大連化學物理所并就此進一步開展機理性研究。
   我們用環(huán)氧化合物對真絲雙縐進行整理的研究是1979年開始的。當時單純引用日本專利的方法[8]，初步獲得了較好的洗可穿效果。在此基礎上，我們對樹脂的質量進行了篩選，并使織物在松式狀態(tài)下交鏈反應，進而使真絲雙縐在防縮免燙、手感風格、縐效應的平衡方面取得了滿意的效果。
   現(xiàn)將有關試驗與結果分析分述如下。
   二、真絲綢防縮免燙整理對環(huán)氧樹脂的質量要求

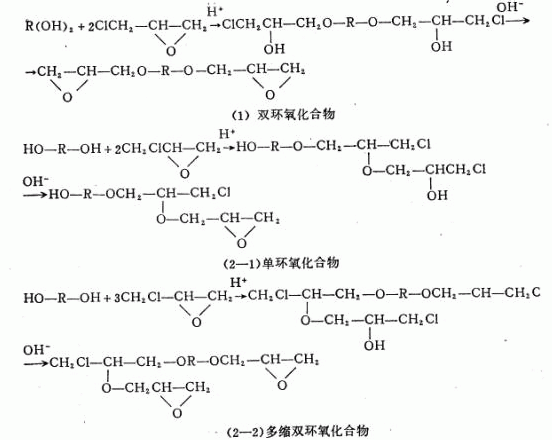

   據(jù)文獻資料介紹，不管乙二醇還是丙三醇與環(huán)氧氯丙烷反應后均可作為絲綢交鏈劑，而且濕回能數(shù)據(jù)基本相當[9]。但是在合成中生成物比較復雜，并非都是雙環(huán)氧基化合物(1)，副產(chǎn)物也有相當大的比例(2-1)、(2-2);

   生成物的組成從平均分子量和環(huán)氧基含量百分率，可以粗略地計算出它的平均克分子比（生成物克分子數(shù)︰環(huán)氧基克分子數(shù))。
   平均分子量大小涉及到分子長度，克分子比則關系到它與纖維大分子是否有發(fā)生架橋反應的可能性，單環(huán)氧基只能與纖維發(fā)生接枝。
   我們在試驗中就不同的樹脂質量進行了整理效果的小樣對比，其結果見表1。

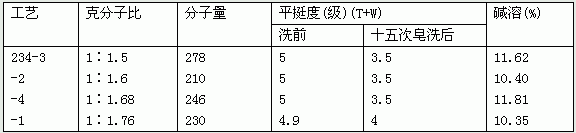

   表1 不同克分子比分子量的整理效率

   堿溶雖是一種用來體現(xiàn)交鏈度的一項測試方法，但從這一組試驗數(shù)據(jù)中看到接枝位阻也有限止堿液向纖維內部滲透，降低堿溶的作用。它與平挺度沒有必然的連系。
   表中數(shù)據(jù)說明，洗前平挺度都達到了5級(4.9級)，但洗15次后下降幅度不一。它與克分子比有關，而與分子量大小無關。因此，免燙整理對樹脂的質量要求以克分子比大的為好。
   三、關干織物經(jīng)整理后能夠降低縮水率的原因分析
   我們曾經(jīng)做過試驗;將一塊未整理的、而經(jīng)充分縮水后的真絲雙縐，量好尺寸，放入水中浸泡后拿出，測得尺寸為原長度的105%，即伸長率為5%。將此濕織物兩頭固定使其干燥后。重新放入水中，測得尺寸與原來尺寸相等。
   試驗說明，未經(jīng)整理的真絲綢雙縐在小張力條件下烘干，縮水率一般不低于5%，經(jīng)Formatex超喂處理的最低限度也在3%。主要是絲綢的應力伸長大和拉伸回復性小所造成，經(jīng)測定真絲雙縐的應力伸長曲線
